Как строилась студия звукозаписи SOUND GROUP

Студия звукозаписи начинается не с микрофонов, мониторов и красивого света. Сначала есть обычное помещение со стенами, трубами, окнами, проводкой и ограничениями существующего здания. И только потом начинается работа над пространством, в котором можно контролировать звук.

У SOUND GROUP сохранился фотоархив строительства студии — от самых ранних демонтажных работ до уже готовых помещений. Благодаря этому историю можно показать не по памяти и не на абстрактных схемах, а по реальным фотографиям.

На них видны открытые стены, новые проёмы, каркас, инженерные коммуникации, заполнение конструкций, отдельные акустические элементы, а затем — то же пространство после завершения работ: с оформленными поверхностями, студийными окнами, рабочими местами и установленным оборудованием.

Всё начиналось с обычного помещения

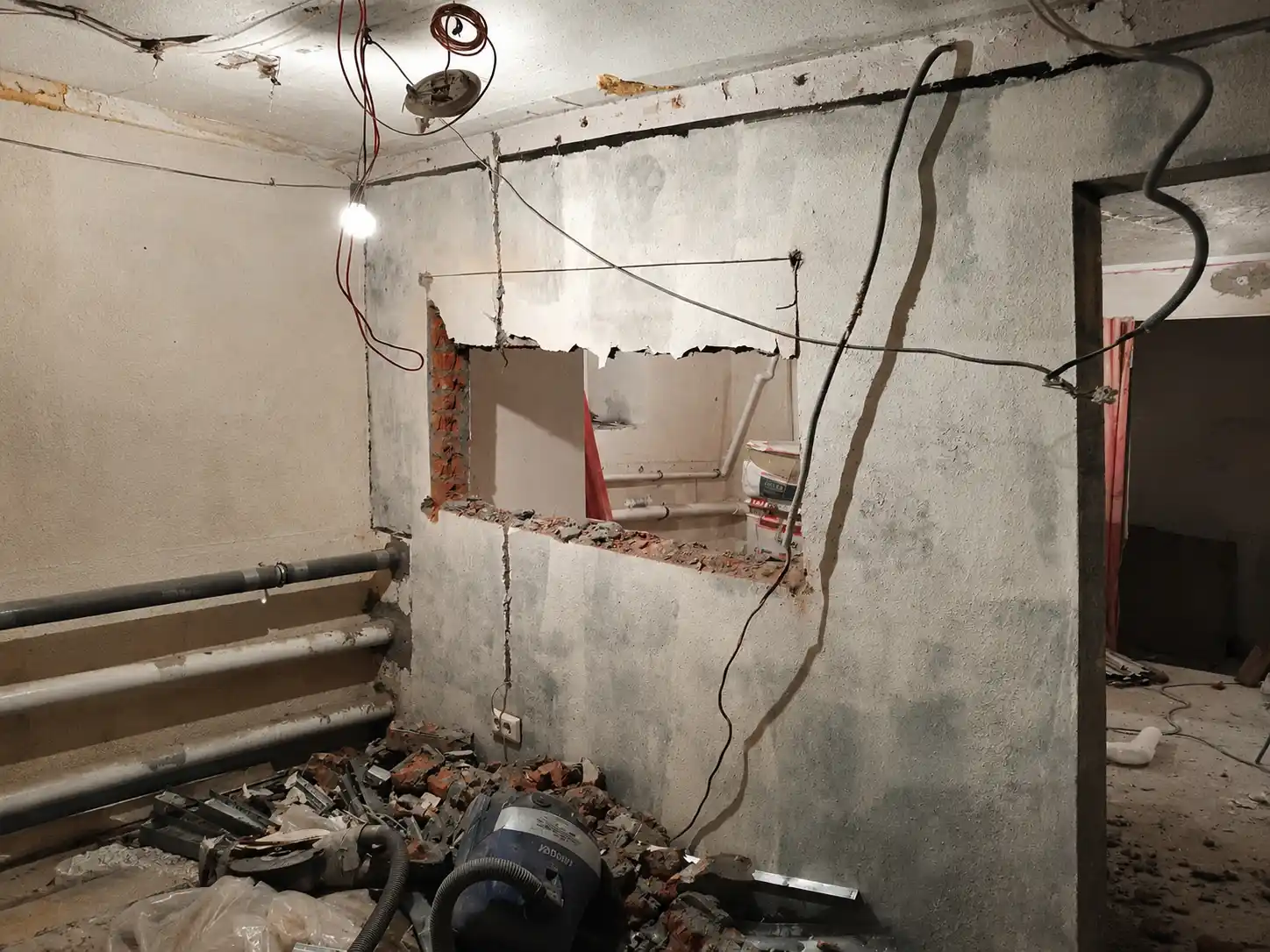

На ранних фотографиях ещё нет ничего похожего на готовую студию. Видны существующие стены, открытая проводка, трубы, строительный мусор и участки демонтированных конструкций.

Это важный этап, потому что специализированное студийное пространство невозможно получить простым добавлением нескольких акустических панелей к уже готовому интерьеру.

Сначала приходится работать с самим помещением:

• определять расположение будущих зон;
• формировать необходимые проёмы;
• учитывать существующие окна и двери;
• работать вокруг труб и других коммуникаций;
• продумывать расположение электрики и кабелей;
• и только затем переходить к внутренним конструкциям и акустической отделке.

На архивных кадрах SOUND GROUP этот переход особенно хорошо виден: сначала помещение буквально раскрыто изнутри.

Студийное строительство — это не косметический ремонт

На следующих фотографиях хорошо видно, что работа не ограничивалась новой отделкой стен.

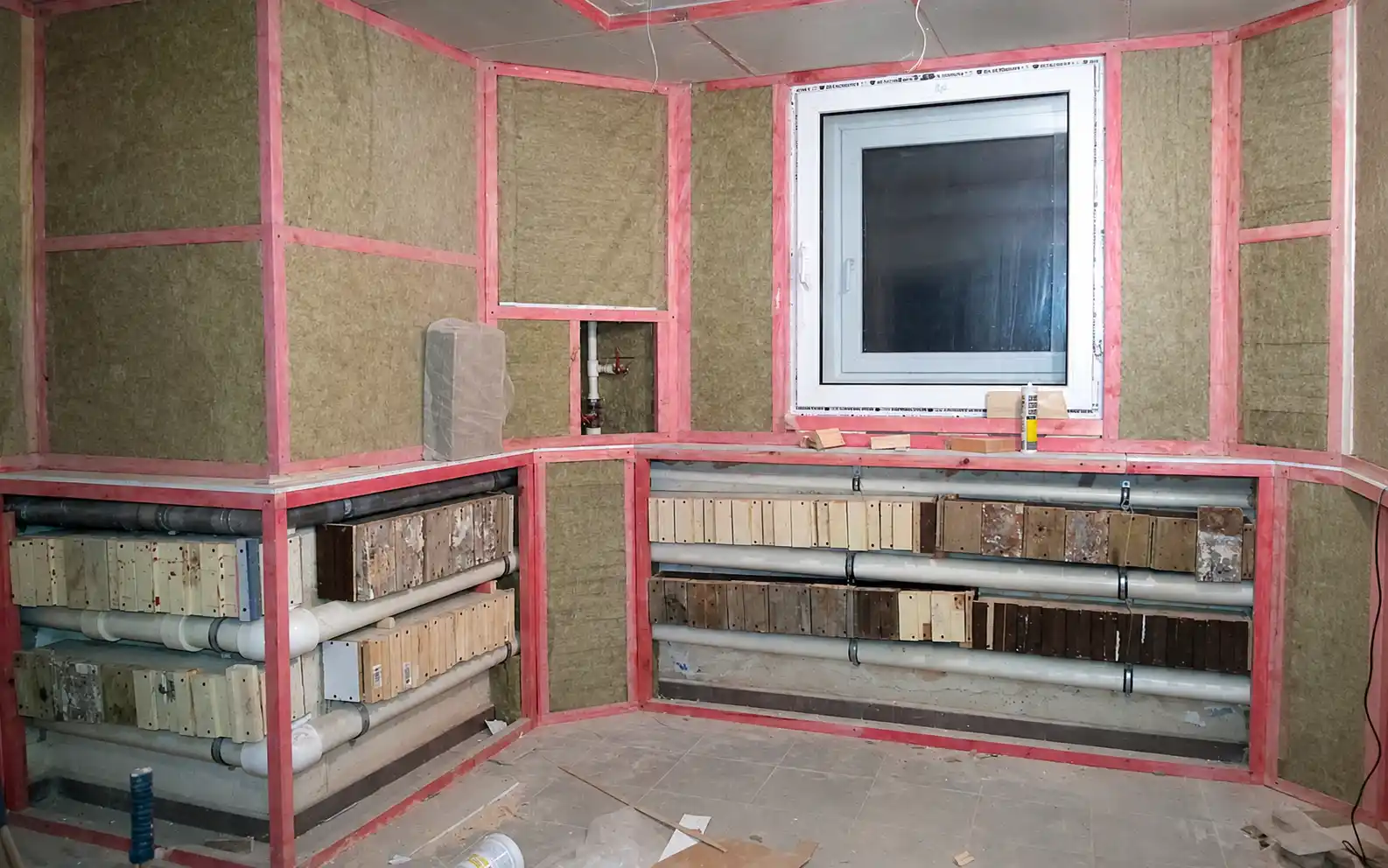

В помещении постепенно появляется отдельный внутренний каркас. Он проходит вдоль стен, формируется вокруг окон и инженерных коммуникаций, продолжается на потолке.

Прежде чем появляется декоративная поверхность, необходимо сформировать конструкцию, внутри которой размещаются материалы и собирается будущая геометрия помещения.

По фотографиям нельзя достоверно восстановить полный состав каждого строительного узла — количество слоёв, их толщину, плотность материалов или расчётные характеристики. Поэтому приписывать эти параметры задним числом было бы неправильно.

Но масштаб работ архив показывает однозначно: создавался новый внутренний контур помещения, а не просто интерьер с несколькими панелями на стенах.

Каркас пришлось строить вокруг существующей инженерии

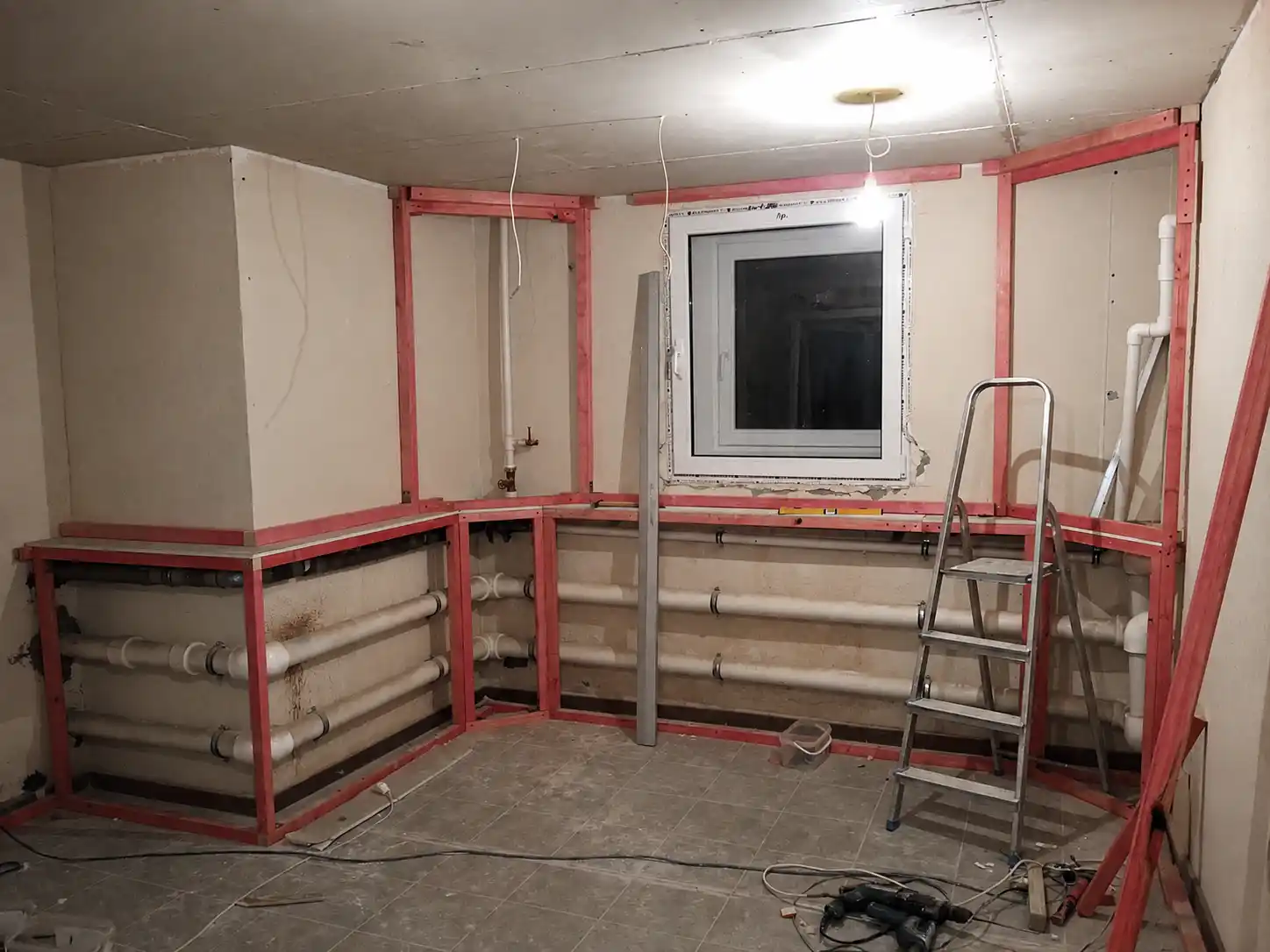

Одна из характерных деталей архива — трубы, проходящие вдоль стен.

В обычном ремонте их можно просто закрыть коробом. В студийном пространстве задача сложнее: инженерные системы уже существуют, занимают место и влияют на то, как можно формировать внутренние поверхности.

На фотографиях видно, что каркас создавался с учётом реальных коммуникаций. Для них оставлялись отдельные зоны, а конструкция продолжалась вокруг.

Это хорошо показывает, почему настоящая студия редко строится как идеальная комната на чистом листе. Приходится одновременно учитывать:

• геометрию существующего помещения;
• трубы и инженерные коммуникации;
• оконные и дверные проёмы;
• электрику;
• будущую отделку;
• акустическую задачу.

Работа шла не только со стенами

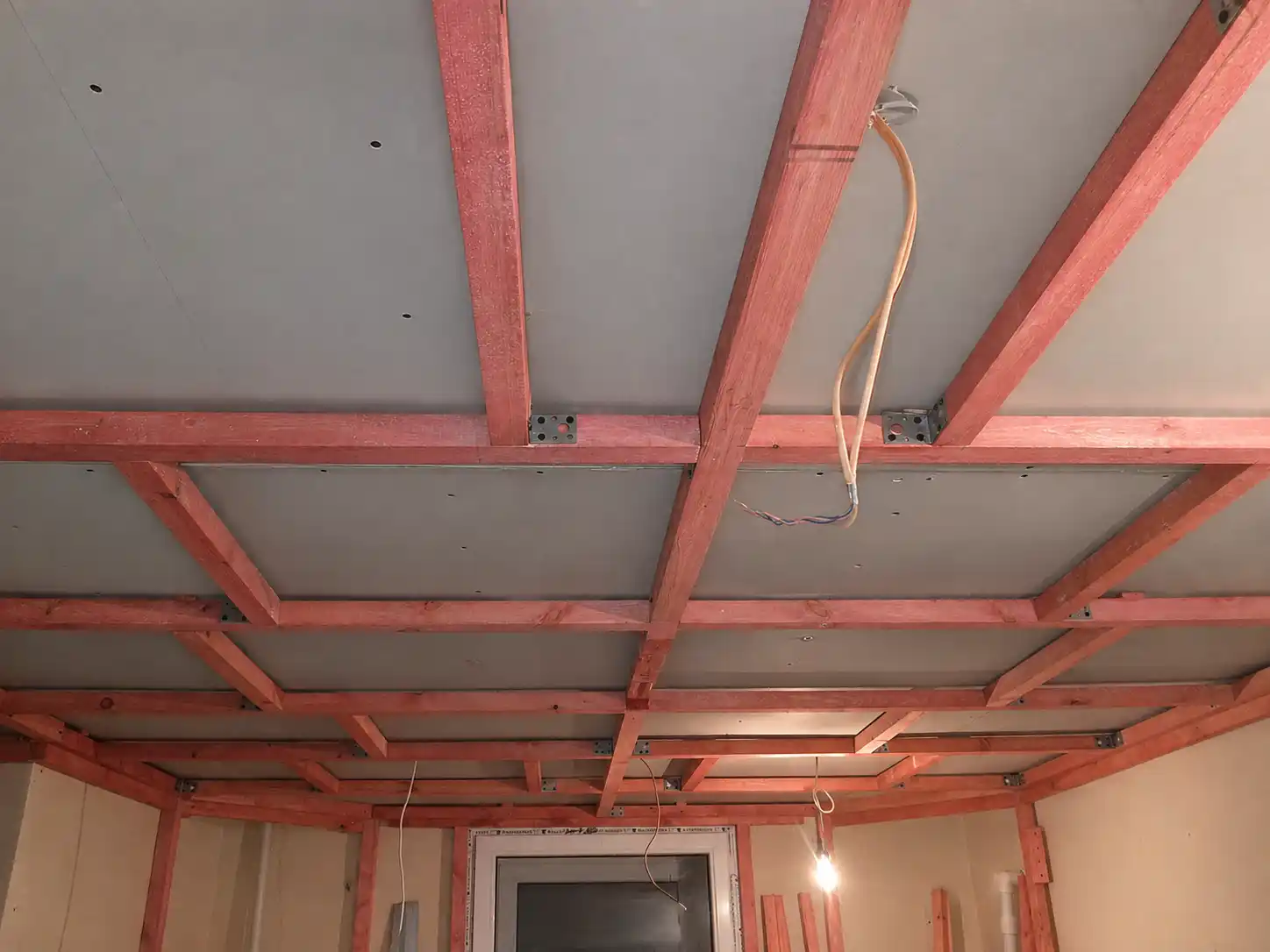

Отдельная серия фотографий показывает потолок. На нём также появляется каркас, связанный с конструкциями по периметру помещения.

Это ещё одна деталь, отличающая серьёзную работу с пространством от попытки «улучшить звук» несколькими декоративными элементами.

Звук взаимодействует со всем помещением: стенами, потолком, полом, окнами, дверями и крупными поверхностями внутри комнаты.

Поэтому акустическая задача рассматривается не как обработка одной стены за микрофоном, а как работа со всем пространством.

Внутри каркаса появилось заполнение

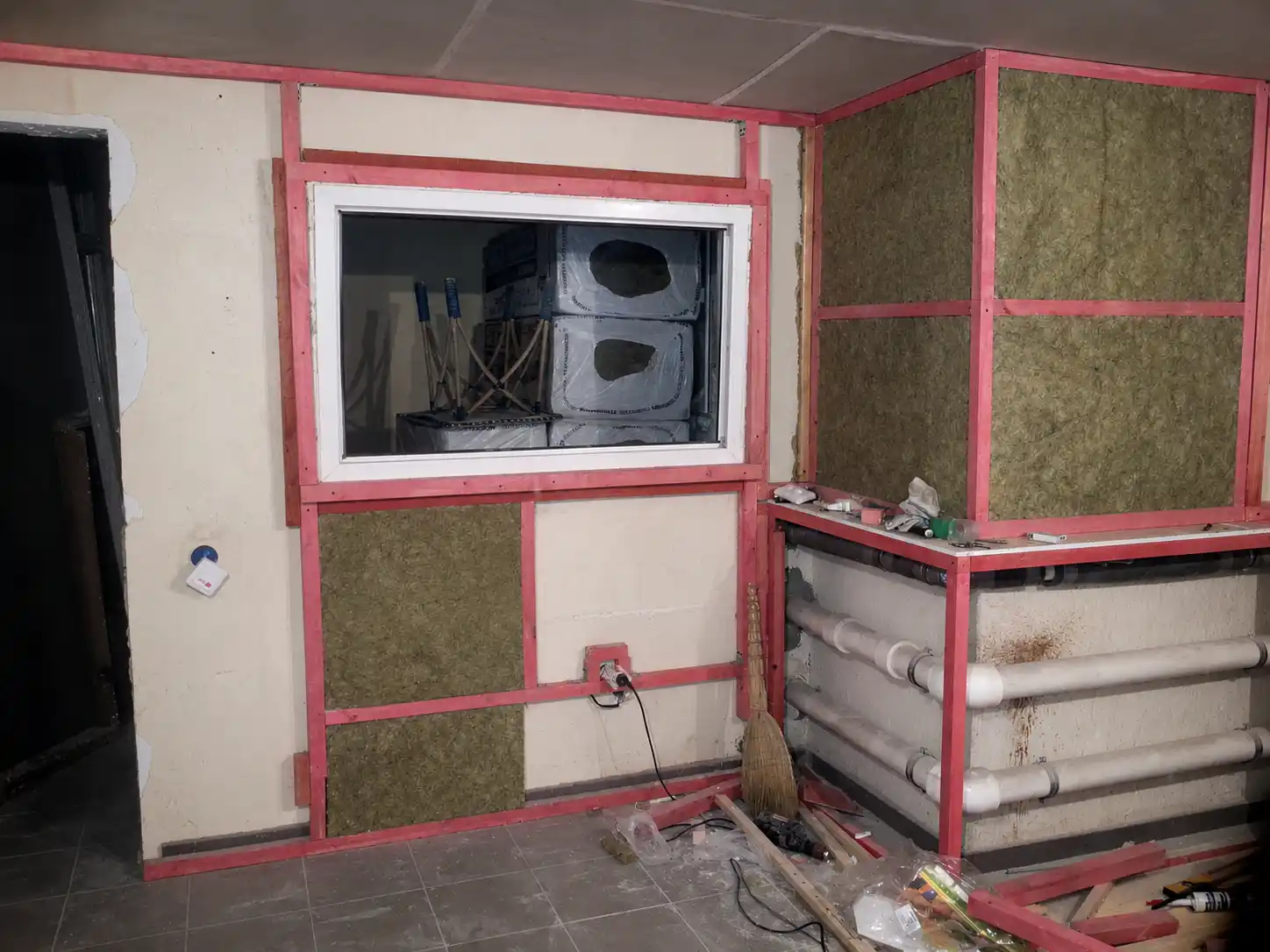

На следующих фотографиях открытые участки конструкции постепенно заполняются волокнистым материалом.

Особенно хорошо это видно вокруг внутреннего окна и на больших площадях стен.

Здесь важно различать два понятия.

Звукоизоляция связана с передачей звука между помещениями и внешней средой.

Акустическая обработка связана с поведением звука уже внутри комнаты: отражениями, затуханием, частотным балансом и другими характеристиками.

По фотографии невозможно корректно установить точную функцию каждого слоя конструкции SOUND GROUP или восстановить результаты измерений.

Но хорошо виден сам подход: материалы становились частью внутренней конструкции помещения, а не просто крепились поверх уже готовой стены как декоративные элементы.

Почему это интереснее фотографии акустического поролона

Готовую студию часто узнают по внешним признакам: панелям, рассеивателям, тканевым поверхностям или специальной отделке.

Но видимая часть появляется только в конце.

На фотографиях строительства SOUND GROUP ценнее именно то, что после завершения работ уже невозможно рассмотреть:

• внутренний каркас;
• заполнение конструкций;
• обход инженерных коммуникаций;
• формирование участков вокруг окон;
• работу с потолком.

После финишной отделки большая часть этой системы оказывается скрыта.

Внутреннее окно стало частью новой конструкции

На нескольких фотографиях повторяется окно между соседними помещениями.

Сначала вокруг него видна обычная строительная поверхность. Затем появляется каркас, после чего окружающие участки заполняются материалом. На финальных фотографиях это уже полноценный оформленный элемент студийного пространства.

Именно такие повторяющиеся детали позволяют особенно хорошо сопоставить разные стадии строительства.

При этом по фотографиям нельзя достоверно определить устройство стеклопакета и его акустические характеристики — поэтому мы не будем придумывать технические параметры, которых архив не подтверждает.

Отдельные акустические элементы создавались ещё до монтажа

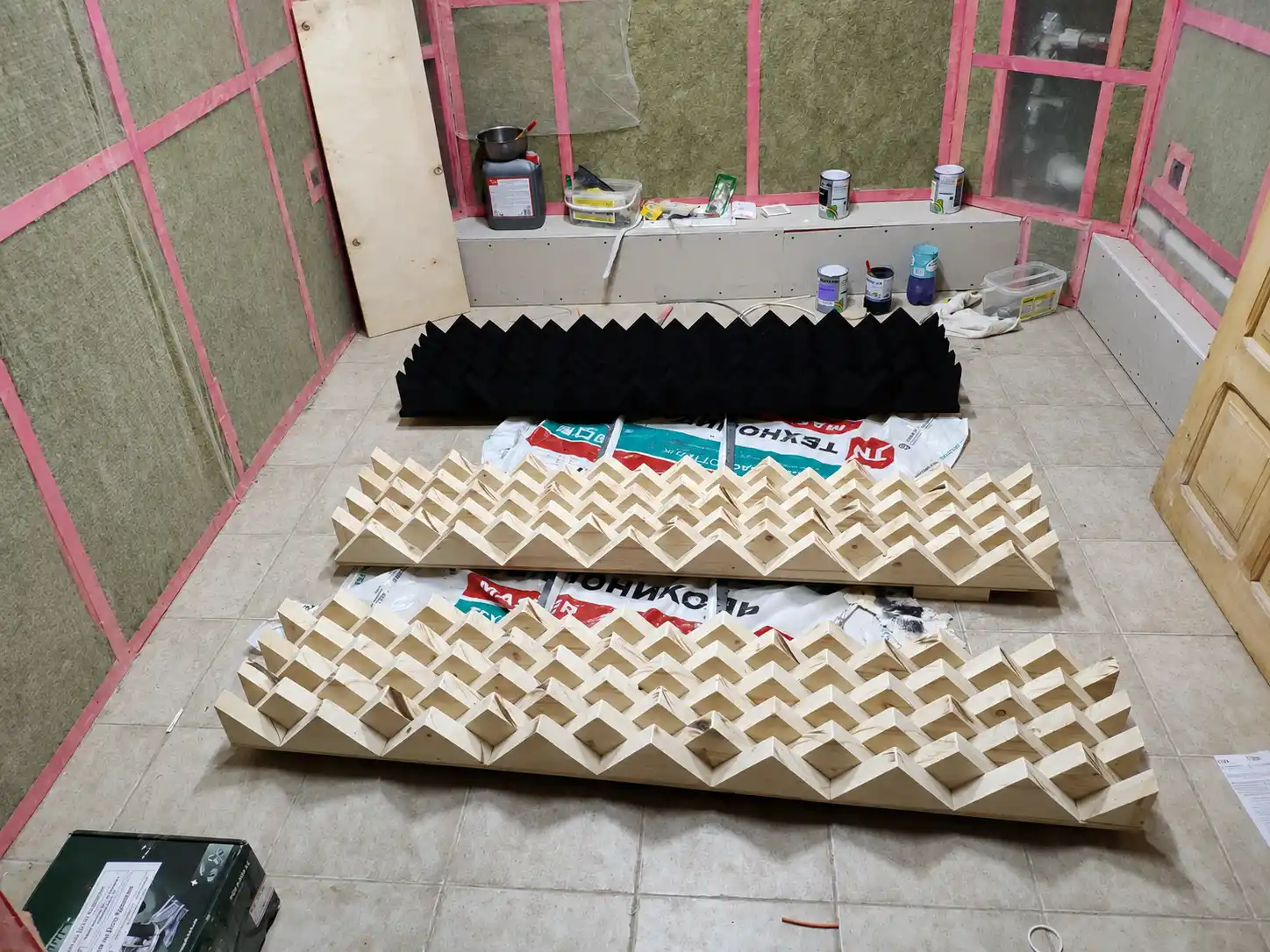

Один из наиболее интересных кадров архива сделан ближе к завершению работ.

На нём видны отдельно подготовленные объёмные деревянные конструкции и другие элементы будущей акустической поверхности.

Здесь строительство уже переходит от формирования самого помещения к тому, как будут работать и выглядеть его внутренние поверхности.

В акустике используются разные принципы: часть элементов связана с поглощением, часть — с характером отражений и рассеиванием звука.

Назначение конкретной конструкции корректно определять по проекту, а не только по внешнему виду. Но архив точно показывает другое: эти элементы были частью реальной работы над помещением, а не декорациями, добавленными только ради визуального эффекта.

Поздний этап уже совсем не похож на исходную комнату

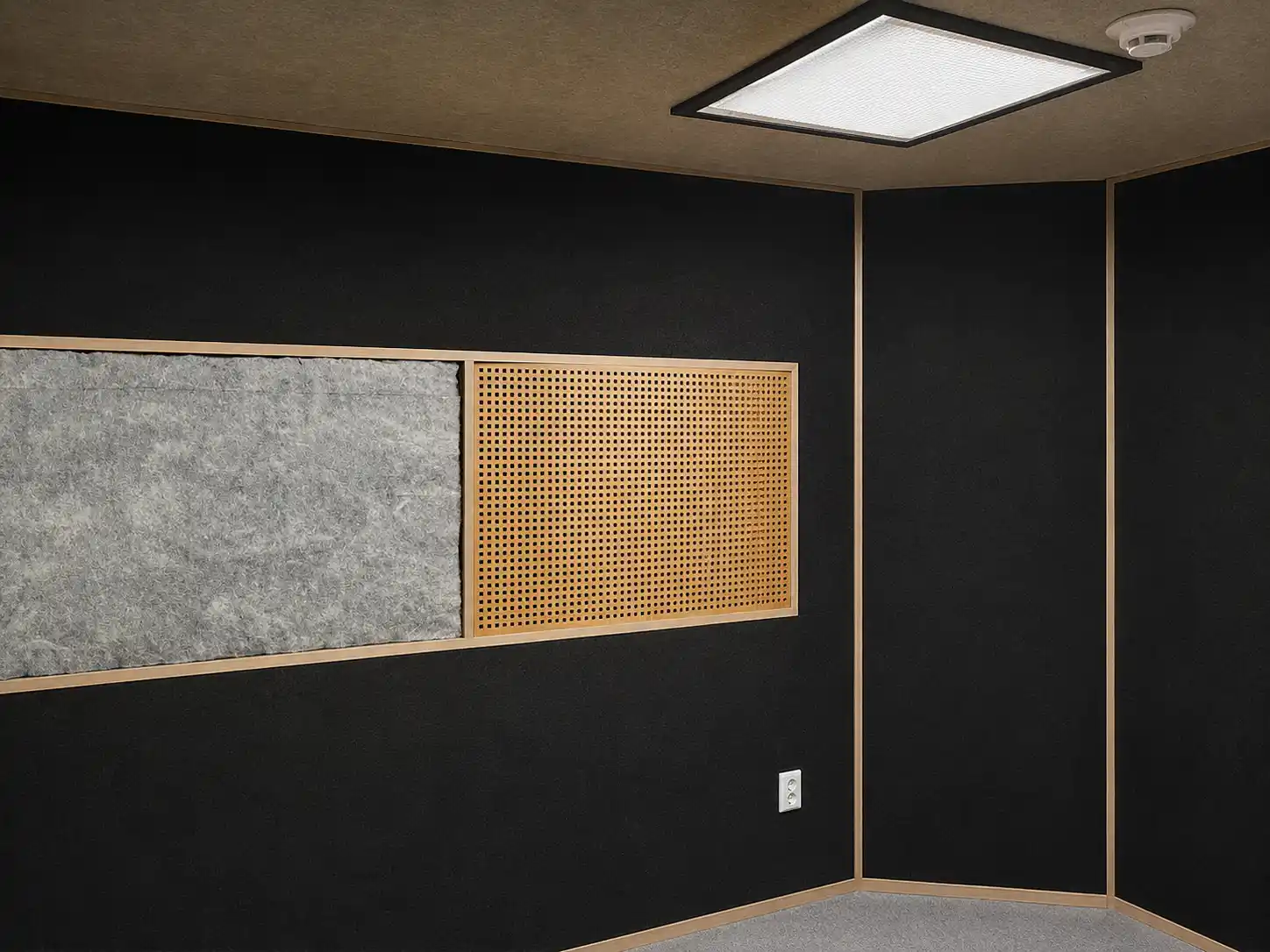

На одном из последних строительных кадров привычный вид ремонтируемого помещения практически исчезает.

Появляются тёмные поверхности, светлые обрамления и деревянные перфорированные участки акустической отделки.

Сравнение этого этапа с первыми фотографиями лучше любого описания показывает масштаб изменений.

В начале — открытые стены, трубы, проводка и грубые строительные проёмы.

Затем — каркас.

После него — внутреннее заполнение.

И только затем появляется поверхность, которую уже видит человек внутри студии.

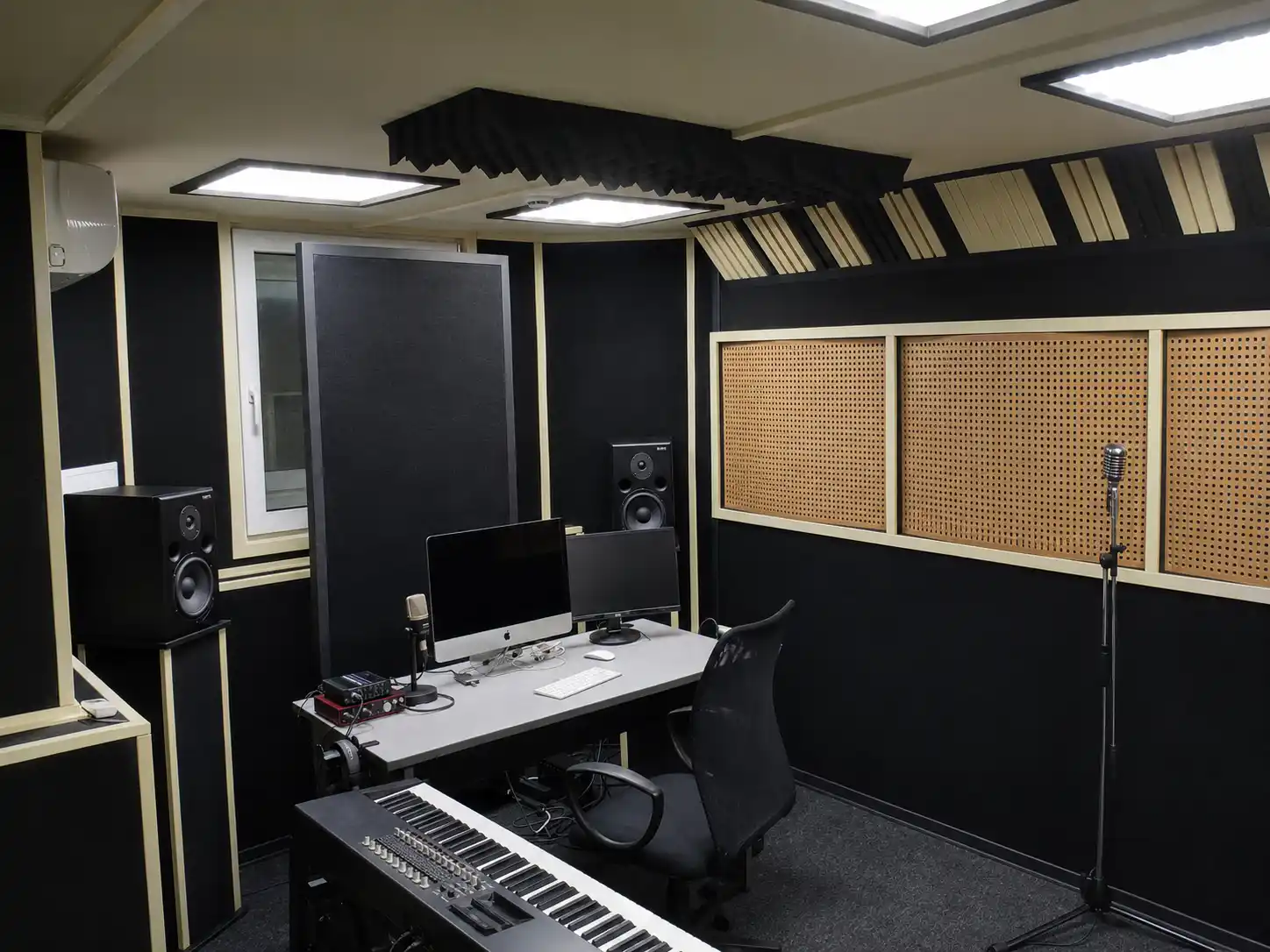

А вот как эти помещения выглядят после завершения работ

Финальные фотографии позволяют сопоставить строительство с результатом.

Это особенно ценно, потому что теперь можно увидеть не просто две независимые серии «ремонт» и «готовая студия», а одну последовательность.

В готовых помещениях сохраняется архитектура, которая постепенно формировалась на строительных кадрах:

• оформлены студийные окна и двери;
• чёрные акустические поверхности объединены со светлыми рамами и обрамлениями;
• установлены деревянные перфорированные элементы;
• появились объёмные светлые акустические конструкции;
• завершена работа с потолком;
• в помещениях установлено рабочее оборудование.

То, что на стройке выглядело как набор отдельных каркасов, материалов и подготовленных деталей, теперь читается как единая система.

Акустические элементы стали частью самого интерьера

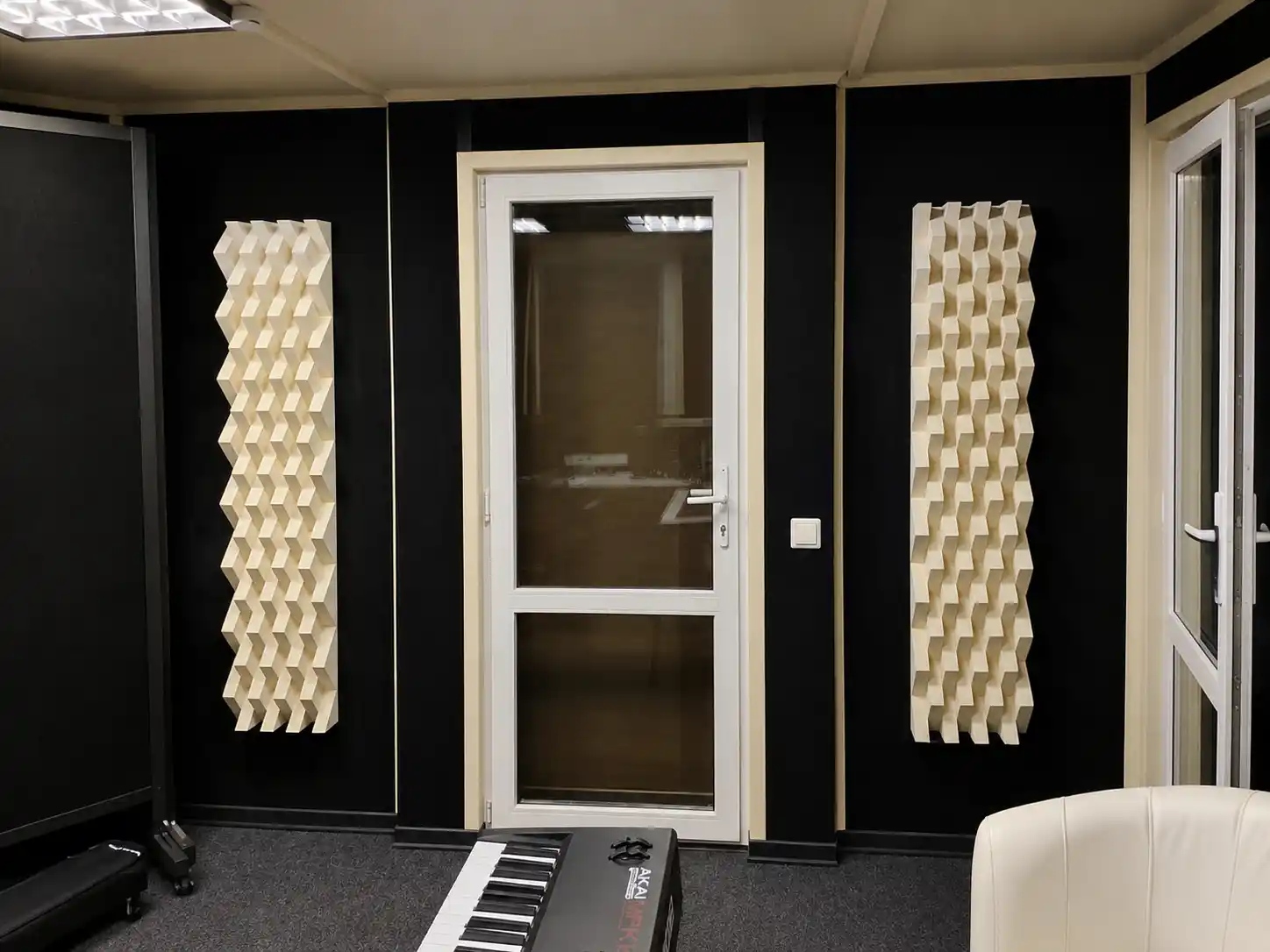

На финальных фотографиях особенно хорошо видно, что акустическая отделка не воспринимается как случайно добавленный набор панелей.

Чёрные поверхности, светлые геометрические элементы, обрамления дверей и окон выполнены в одной системе.

Те объёмные элементы, которые на строительных фотографиях лежали отдельно и только готовились к монтажу, теперь уже установлены на стенах.

Это важная связь между двумя сериями фотографий: можно увидеть отдельную деталь до установки и затем — её место в законченном помещении.

Студийные окна связывают соседние помещения

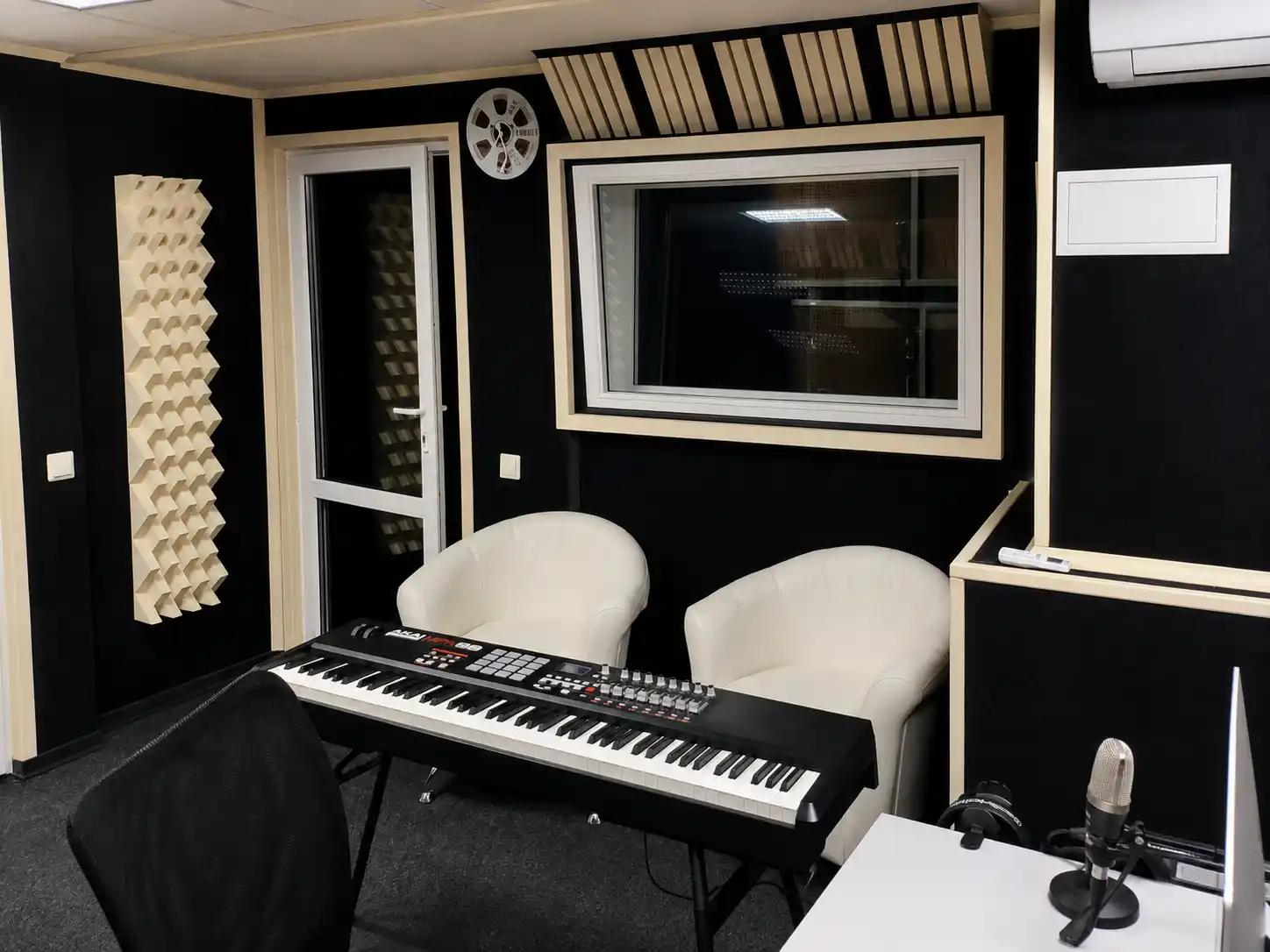

Ещё один наглядный пример — окно между студийными зонами.

На ранних кадрах видно формирование самого проёма и конструкций вокруг него. На финальных — уже законченный оконный блок со светлым обрамлением, встроенный в тёмную акустическую поверхность.

Рядом с ним появляются музыкальные инструменты, микрофоны, рабочие места — помещение уже используется по назначению.

Почему нельзя просто обклеить обычную комнату акустическим поролоном

Потому что у студийного пространства несколько разных задач.

Нужно различать:

• проникновение внешнего шума;
• передачу громкого звука в соседние помещения;
• короткие отражения внутри комнаты;
• поведение низких частот;
• время затухания;
• условия для записи;
• условия для мониторинга.

Один тонкий материал на поверхности стены не может одинаково решить все эти задачи.

И именно поэтому архив строительства содержательнее одной фотографии готового интерьера: на нём видно, что работа с помещением шла на нескольких уровнях и задолго до появления оборудования.

Студия остаётся реальным помещением

Акустика не существует отдельно от архитектуры.

Никуда не исчезают:

• двери;
• окна;
• трубы;
• электричество;
• освещение;
• необходимость размещать оборудование;
• необходимость людям нормально работать внутри комнаты.

Поэтому проектирование студии — это не только вопрос акустических материалов. Это поиск рабочего баланса между помещением, инженерией, акустикой и будущими сценариями использования.

Что фотографии позволяют утверждать точно

Архив ценен именно как документ, поэтому важно не приписывать ему того, чего фотографии не подтверждают.

По снимкам можно уверенно увидеть:

• состояние исходного помещения;
• демонтажные и строительные работы;
• формирование новых проёмов;
• внутренний каркас стен;
• работу с потолком;
• конструкции вокруг инженерных коммуникаций;
• волокнистое заполнение части конструкций;
• изготовление отдельных акустических элементов;
• поздние стадии внутренней отделки;
• готовый интерьер студии после завершения работ.

Но фотографии сами по себе не позволяют достоверно назвать:

• точный состав каждого многослойного узла;
• толщину и плотность всех материалов;
• расчётные показатели звукоизоляции;
• акустические коэффициенты отдельных элементов;
• результаты измерений помещения.

Если такие данные сохранились отдельно в проектной документации или рабочих записях, их можно добавить позднее. По внешнему виду конструкции их придумывать не нужно.

Теперь особенно хорошо видно, сколько работы остаётся за стенами

На готовых фотографиях посетитель видит аккуратное пространство: оборудование, акустические элементы, окна, двери, свет и законченные поверхности.

Но большая часть того, что сформировало это пространство, находится за ними.

Именно строительный архив позволяет увидеть скрытый слой истории — каркас, заполнение, обход труб, формирование проёмов и промежуточные стадии, которые после завершения работ больше невозможно рассмотреть.

Поэтому готовая студия — это не просто набор хорошего оборудования внутри красивой комнаты.

Микрофон или монитор со временем можно заменить. Помещение изменить гораздо сложнее. Именно поэтому работа с ним стала отдельным большим этапом ещё до установки основной техники.

От строительного объекта к рабочей студии

Если собрать фотографии в одну последовательность, история выглядит так:

1. Исходное помещение освобождается и частично разбирается.
2. Формируются необходимые проёмы и будущая геометрия.
3. Создаётся внутренний каркас стен.
4. Отдельно прорабатываются потолок и участки с существующими коммуникациями.
5. Внутри конструкций появляется заполнение.
6. Подготавливаются отдельные элементы акустической отделки.
7. Каркас и материалы постепенно закрываются финишными поверхностями.
8. Монтируются элементы законченного интерьера.
9. В помещениях появляются рабочие места, мониторы, микрофоны и музыкальные инструменты.
10. Строительный объект становится действующей студией звукозаписи.

Именно поэтому эта история для нас важнее очередной фотографии красивого микрофона: она показывает фундамент всей дальнейшей работы SOUND GROUP.

Больше фотографий уже готовых помещений можно посмотреть на странице «Пространство», а аппаратуру и рабочие системы — в разделе «Оборудование».

А когда помещение, оборудование и исполнитель встречаются в одной сессии, начинается уже следующий этап — звукозапись.
